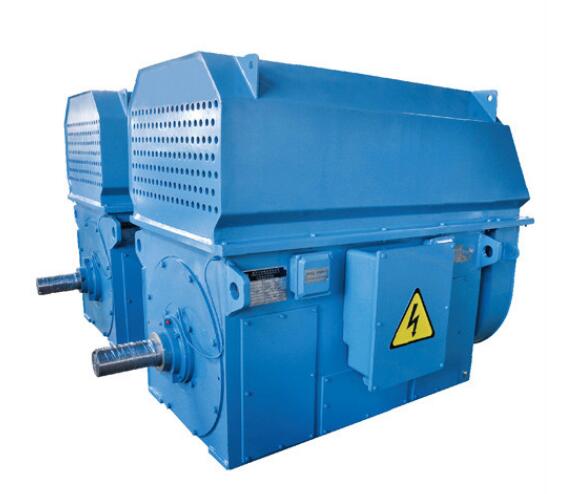

YKK系列高压三相异步电动机
名称:YKK系列高压三相异步电动机
手机询价:
如果您对此产品有兴趣请将您的手机号码输入上方方框,我们的客服在第一时间内与您联系,为您详细介绍产品信息,不会对您的手机产生任何费用。 出品单位:南洋防爆电机有限公司 在线QQ咨询:点击这里给我发消息2459639887 咨询电话:0394-8211900 13949954626 下载产品资料 立即订购
 产品详细介绍

产品介绍:

额定功率从22O—3150KW,可作为风机、水泵、压缩机、球磨机、鼓风机等机械设备的源动机。本系列电动机的外壳防护等级为IP23或其他防护形式。电动机的冷却方法为ICO或IC1、IC2、IC3及ICW37A81等,电动机的结构及安装形式为IMB3,在正常的工作条件下,电动机工作定额为连续(S1)工作制。
本系列电动机的适用在海拔不超过1000米,周围空气最低为-10℃,最高为40℃,且空气清洁无尘及其他腐蚀性气体、无爆炸性气体的环境中工作,电动机的额定频率为50HZ,额定电压为6000V,电源电压与额定值的偏差不超过±5%,频率与额定值的偏差不超过±1%。本系列电动机运用了计算机优级化技术,采用了新材料、新工艺、选材考究、制造精良,具有体积小、重量轻、功率大噪声低、振动小、运行安全可靠、使用维护方便等优点。 本系列电动机的功率等级、安装尺寸、电气性能均符合GB/T4772.1-2-1999(旋转电机尺寸和输出功率等级》、GB755-2008《旋转电机 定额与性能》标准及JB/T10315.2-2002《YKK系列高压三相异步电动机技术条件》标准。 本系列电动机各部分机型尺寸、公差符合国家标准GB/T1800~GB/T1804《极限与配合》和国际标准化委员会ISO标准。 本系列电动机的外壳防护等级根据GB/T4942.1-2001《旋转电机外壳防护等级(IP代码)》为IP44,如果用户要求其他防护等级如IP54可另行协商 本系列电动机的冷却方法根据GB/T1993-1993和IEC60034-5《旋转电机 冷却方法》的标准为IC611或IC616,如果用户要求其他冷却方法可另行协商。 本系列电动机基本安装方法为卧式带底脚(IMB3)结构,符合GB/T997-2003和IEC60034-7《旋转电机结构及安装型式(IM代号)》的规定。


主要技术参数
额定电压:3KV , 6KV , 10KV
额定频率:50HZ
绝缘等级:F级(温升按B级考核)
工作制:S1连续工作制
环境温度:-15℃~+40℃
海拔高度:不超过1000米



机座号:355-630
功率:160KW-2500KW
极数:2P、4P、6P、8P、10P、12P
电压:6KV、10KV 或其它异电压
防护等级;IP44、IP54、IP55
绝缘等级:F、H
安装方式:IMB3、IMB35



【产品说明】

YKK系列高效率高压三相异步电动机满足了市场对于防护等级较高电机的需求,其次该产品的通用性强,现已成为主流产品,可用于替代原先的老式JK等系列电机。电机采用全钢板焊接,结构合理,顶部自带空空冷却器散热性能好,同时采用VPI真空压力浸漆,绝缘性能优越、寿命长。电机可制成高效电机,为国家力推的主导产品,市场极为广阔,具有显著的经济效益和社会效益。



【产品适用标准】

JB/T10315.2-2013(6KV)、Q/WN.206-2014(10KV )

【使用条件】

1、适用场所:室内或室外、无危险气体环境;

2、环境温度:-15~+40℃;

3、海拔高度:不超过1000m;

4、安装方式:IMB3、IMB35

5、防护等级:IP44、IP54、IP55;

6、绝缘等级:F、H。

YKK高压电机结构特点

YKK高压电机采用箱式结构,机座由钢板焊接而成,重量轻、刚度好。 YKK高压电机为封闭、电机顶部带有空-空冷却器的笼型异步电机。

定子绕组采用F级耐热绝缘材料、顶部绑扎可靠,并经真空压力浸漆使YKK高压电机具有良好的绝缘性能和机械强度。

YKK高压电机的转子采用可靠的铸铝或铜导体的鼠笼型结构。轴承有滚动轴承和滑动轴承两种形式,依电机的转速和功率大小而定。

YKK高压电机的用途

YKK高压电机可用于驱动各种通用机械,如:压缩机、水泵、风机、破碎机、切削机床、运输机械及其它机械设备。在矿山、机械工业、发电厂等各种工矿企业中作原动机。用以拖动鼓风机、磨煤机、轧钢机、卷扬机等应在订货时说明。

YKK高压电机的标准形式

电压:6000V,50Hz

防护等级:YKK系列为IP44或IP54

绝缘等级:F

工作制:S1(连续)

冷却方法:YKK系列为IC611

安装形式:IMB3

电机接法:Y(接线盒内三个出线端子,从主轴伸端视之接线盒位于机座右侧)

使用环境

海拔:不超过1000m

环境空气温度:不超过40℃且无严重尘埃,最低环境空气温度对采用滚动轴承的YKK高压电机为-15℃,对采用滑动轴承的电动机为5℃。

空气中无腐蚀性和爆炸性气体(也可制成湿热或高原地区电动机)


YKK高压电机安装尺寸

YKK高压电机安装尺寸图



 机座号

     极数

安装尺寸

外型尺寸

      A

      B

      C

      D

      E

      F

      G

      H

      K

      AC

      AD

      HD

      L

355

2

630

900

315

80

170

22

71

355

28

1120

1000

1500

2200

4-6

100

210

28

90

400

2

710

1000

375

90

170

25

81

400

35

1260

1050

1700

2400

4-10

335

110

 210

  28

00

450

2

  800

  1120

  400

 120

  90

  450

  1420

  1100

  1900

2600

4

355

130

32

119

6-12

250

500

2

900

1250

560

110

210

28

100

500

42

1600

1150

2200

2900


4

475

130

250

32

119

6-12

140

36

128

560

2

1000

1400

560

130

32

119

560

1800

1250

2400

3200

4

500

150

36

138

6-12

160

300

40

147

630

2

1120

1600

560

140

250

36

128

630

48

2000

1300

2700

3500

4

530

170

300

40

157

6-12

180

45

165

 (1)当采用滑动轴承时,C尺寸偏差为±4.0不包括轴向窜动量。

注:图中尺寸仅供参考,订货时以制造厂提供的外形及安装尺寸图为准。
